ВРУ по ГОСТ: обозначения, классификация и технические характеристики

Основные нормативные документы, регламентирующие проектирование, изготовление, монтаж и эксплуатацию ВРУ:

• ГОСТ 32396-2021 (взамен ГОСТ 32396-2013) «Устройства вводно-распределительные для жилых и общественных зданий. Общие технические условия».

• ГОСТ 30331 (IEC 60364-1:2005) «Электроустановки низковольтные».

• ПУЭ (Правила устройства электроустановок) – основной документ для электроустановок, включая ВРУ.

• СП 76.13330.2016 «Электротехнические устройства».

• СП 256.1325800.2016. «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

Основные параметры безопасности и надежности электроснабжения включают категорию надежности. Она определяет степень резервирования питания. Склады и вспомогательные помещения относятся к третьей категории, для них достаточно ВРУ с одним вводом. Объекты первой и второй категорий требуют двух независимых вводов. В некоторых случаях требуется три ввода, например, при подключении автономного резерва (дизель-генератор, аккумуляторная батарея). Для объектов первой особой категории подключение автономного источника обязательно.

При выборе устройств с несколькими вводами важно учитывать способ переключения на резервный источник: ручной или автоматический. Автоматические системы используют блок АВР для обеспечения бесперебойной работы объектов первой и первой особой категорий. Для второй категории допускается ручное управление при редких и незначительных перебоях электроснабжения.

ВРУ должны соответствовать I и II классу защиты от поражения током по ГОСТу 12.2.007.0, а также иметь степень защиты по ГОСТу 14254. Например:

• Для одно- и многопанельных устройств на полу в электрощитовых: при закрытых дверях – не ниже IP31, со стороны нижнего основания – IP00, при открытых дверях – не ниже IP2X.

• Для шкафов классов I и II: при напольной установке – IP31, при встраивании в нишу – IP31 (для встроенной части – IP20).

• При открытых дверцах степень защиты оперативной панели должна быть не ниже IP2XB.

Монтаж и эксплуатация ВРУ регламентируются ПУЭ, СП и технической документацией изготовителя. Важно соблюдать требования по заземлению, расстоянию до стен и проемов, а также обеспечению доступа к элементам ВРУ. При ссылках на нормативные документы в проектной документации нужно указывать полное наименование документа, номер, год издания и конкретные пункты.

Буквенно-цифровая система обозначений ВРУ

Маркировка формируется по правилам ГОСТ 32396-2021: буквы указывают на тип устройства, числа – на технические параметры. Например:

• ВРУ-3С-200-102 УХЛ4 – вводная панель ВРУ, 3-я разработка, изготовитель С, номинальный ток 200 А, цифровое обозначение 102, климатическое исполнение УХЛ4.

• ВРУ-2С-310-210 УХЛ4 – распределительная панель ВРУ, 2-я разработка, изготовитель С, номинальный ток 310 А, цифровое обозначение 210, климатическое исполнение УХЛ4.

• С одним вводом: питание от одного источника. Подходит для складов или подсобных помещений третьей категории надежности.

• С двумя вводами: питание от двух независимых источников с секционированием. Подходит для объектов второй и первой категорий надежности.

• С тремя вводами: два сетевых ввода и независимый источник автономного питания (дизель-генератор, аккумуляторы).

• Одношкафные: единая конструкция без разделения на панели.

• Многосекционные: один щит с двумя и более панелями для управления несколькими линиями энергоснабжения.

• Модульные: возможность добавления новых автоматов и УЗО, увеличение количества выходных линий, упрощение ремонта и обслуживания.

• Навесные: крепятся к стене, подходят для ограниченных площадей.

• Напольные: устанавливаются на фундамент или монтажную раму.

• Встраиваемые: размещаются в специальных нишах для архитектурной интеграции.

• Для электрощитовых помещений: степень защиты IP31, дополнительная защита от пыли и влаги.

• Вне электрощитовых помещений: требуются более высокие степени защиты (IP54 и выше) для работы в условиях дождя, снега, пыли.

Схемы нужны проектировщикам, электрикам, проверяющим и заказчикам. Основные варианты:

• Схема с одним вводом: для объектов с низким потреблением (например, частные дома до 15 кВт). Включает один вводной автомат и распределительный шкаф.

• Схема с двумя вводами: для объектов II категории надежности (торговые центры, офисные здания). Включает основной и резервный ввод.

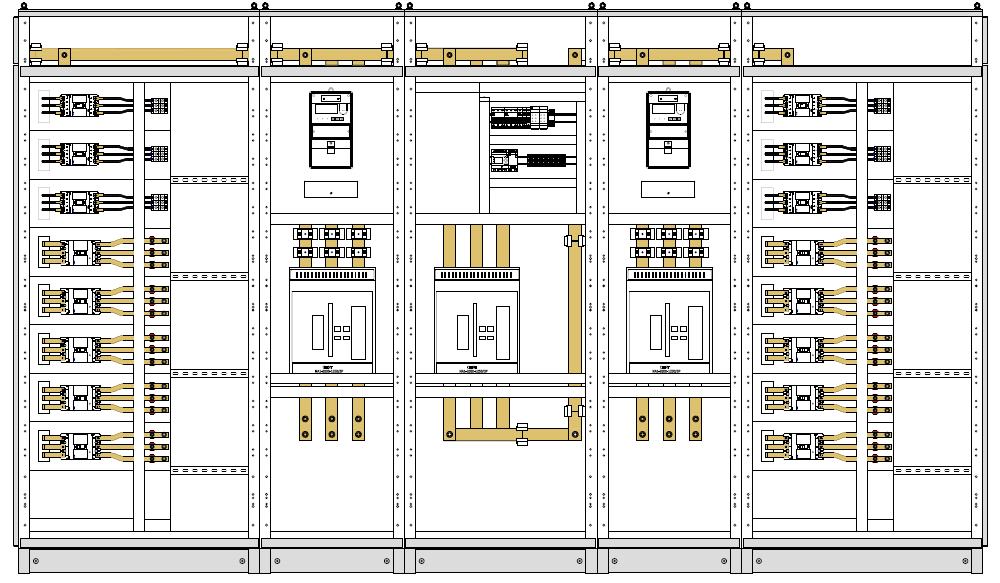

• Схема с двумя вводами и секционированием: для объектов I категории надежности (больницы, производственные цеха). Сеть делится на две секции с отдельными вводами.

• Согласование ВРУ с приемно-распределительными устройствами (ППУ) и внутренними щитами.

• Учет токовых нагрузок, селективности защиты, автоматизации, трассировки кабелей и проектной увязки.

ВРУ обычно размещаются в отдельном помещении с хорошей вентиляцией на высоте 0,8-1,7 м. Монтаж щитов вблизи трубопроводов (вода, газ, канализация) не допускается. В состав ВРУ должны входить аппараты защиты (автоматические выключатели, УЗО), а также обязательное заземление. Перед вводом в эксплуатацию проверяется состояние заземления, целостность изоляции проводников и корпуса.

Перед установкой выбирается место в соответствии с проектной документацией и требованиями безопасности. Помещение должно обеспечивать свободный доступ для обслуживания, вентиляцию и освещение. Нельзя располагать ВРУ под санузлами, ванными комнатами, кухнями, мойками и парильными помещениями. Согласно ПУЭ, температура в электрощитовой не должна быть ниже 5 °C.

При сборке ВРУ особое внимание уделяется монтажу шин и аппаратов. Соединения выполняются болтовым способом с пружинными шайбами для предотвращения самоослабления. Все элементы должны быть прочно закреплены, без деформаций и термических зазоров. Расположение компонентов должно обеспечивать удобство обслуживания.

Провода внутренних цепей имеют цифровую маркировку, контрастную с цветом изоляции. На сборных шинах наносятся знаки L1, L2, L3 для фазных шин и «РЕ» и «N» для нулевых шин. Вводные кабели подключаются через корпус, места ввода фиксируются и защищаются от механических повреждений.

Все металлические элементы (корпус, двери, панели) присоединяются к шине защитного заземления (PE или PEN) с надежным контактом, без коррозии и возможностью визуального и инструментального контроля. Защитные устройства (автоматы, УЗО) подбираются по номинальному току, категории применения и отключающей способности. Важно обеспечить достаточные зазоры для охлаждения и правильное направление проводников.

После сборки и подключения проводятся проверки:

• Визуальный осмотр на соответствие схеме, целостность оболочки, правильность маркировки.

• Измерение сопротивления изоляции, проверка заземления.

• Испытание защитных аппаратов на срабатывание.

• Проверка работоспособности всех цепей и АВР, если предусмотрено.

По завершении работ оформляется акт приемки с протоколами испытаний.

Эксплуатация, обслуживание, проверка

Электрооборудование работает под нагрузкой и требует обязательного технического обслуживания (ТО). Проводить ТО имеют право специалисты с III-IV группой допуска. Виды ТО:

• Ежедневное: проверка параметров сети, приборов учета, температуры, светильников.

• Ежемесячное: чистка помещений от пыли, проверка оборудования, устранение неисправностей, запись показаний приборов, осмотр систем защиты, измерение температуры.

• Регламентное: проверка заземления, соединений, состояния зажимов, затяжка контактов (два раза в год).

• Ежегодное: проверка соединений, автоматов, переключателей, светильников, нанесение новой маркировки при изменении схемы.

Вся информация о работах фиксируется в паспортах ВРУ, журналах учета и протоколах испытаний для прозрачности и соответствия требованиям.

• Чем ВРУ отличается от ГРЩ и ППУ? ВРУ принимает электроэнергию от сети и распределяет ее внутри здания, ГРЩ – главное распределительное устройство крупного объекта, ППУ принимает электроэнергию от ГРЩ или ВРУ и распределяет ее отдельным потребителям.

• Нужно ли менять ВРУ при переходе с 0,4 кВ на 10 кВ? Да, так как изменяются требования к конструкции, изоляции и безопасности.

• Какие ГОСТы регламентируют климатическое исполнение шкафа? ГОСТ 15150 и ГОСТ 15543.1.

• Как обозначается секционный выключатель на схеме? QS или русской аббревиатурой СВ.

Знание ГОСТов и маркировки ВРУ – основа надежной и безопасной работы системы электроснабжения. Ориентироваться только на популярность модели без учета нормативных требований – риск. Квалифицированные электрики гарантируют соответствие ВРУ ГОСТам и стабильную работу на протяжении срока службы.
