Возможности УЭРМ
Эти устройства решают несколько задач:
-
прием, распределение и учет электроэнергии;
-
защита аппаратов в электросетях с глухозаземленной нейтралью 3-фазного переменного тока при напряжении 380/220 В и частоте 50 Гц;
-
размещение оборудования для телевизионных, радиотрансляционных, телефонных и интернет-сетей;
-
защита от сверхтоков на вводе в квартиру;
-
предотвращение возгораний благодаря контролю тока утечки.

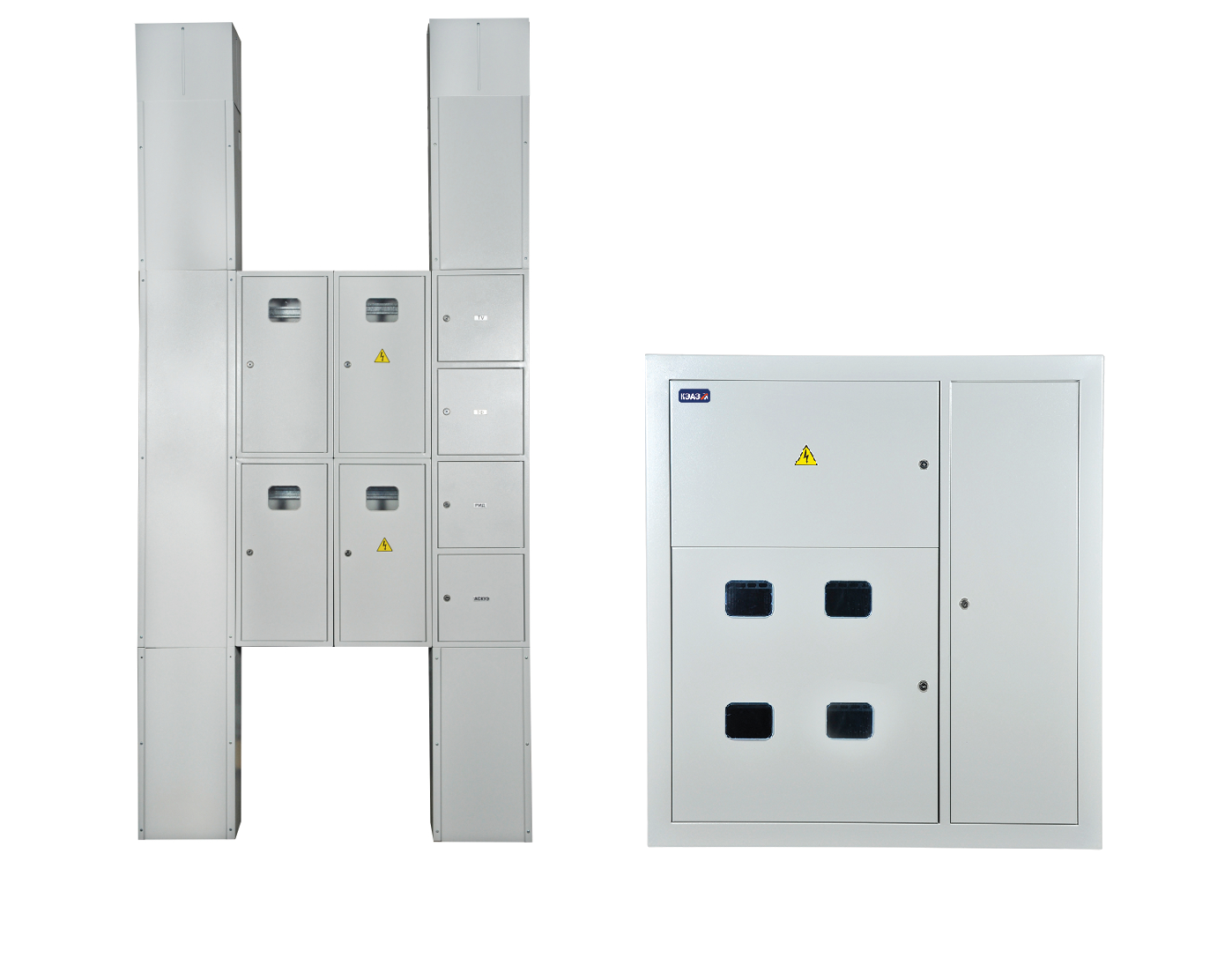

Конструкция корпуса
Корпус УЭРМ состоит из сварной пространственной металлоконструкции. Внутри находятся несколько модулей со степенью защиты IP41. К ним подключают кабель от центрального узла. Сначала электричество поступает в УЭРМ, затем распределяется по квартирам.
Основные модули
-
Ящики учетно-распределительные (ЯУР) – рассчитаны на одну квартиру. Внутри находятся устройства учета и распределения электроэнергии. Ящики закрываются на замок, а в корпусе есть дверца с окном для просмотра показаний счетчика.
-
Короб сигнализации и связи (КСС) – в нем размещаются кабели для интернета, телевидения, радио и охранных систем. Также здесь установлена автоматизированная система учета электроэнергии. Внутри два отсека, разделенные горизонтальной перегородкой. Доступ к ним обеспечивается двумя дверцами с замками.
-
Электротехнический короб (КЭТ) – содержит силовой кабель.
Для удобства монтажа щиты снабжены закладными элементами крепежа и съемными крышками для магистральных коробов КСС и КЭТ. Высота ящиков регулируется компенсаторами.
Рабочие схемы
УЭРМ позволяют подключать несколько объектов к одному щиту. Корпуса выпускаются в двух вариантах: однофазные (до 11 кВт) и трехфазные (до 32 кВт).
Установка оборудования
При монтаже УЭРМ необходимо соблюдать следующие правила:
-
На каркасе можно закрепить от одного до четырех ящиков.
-
Комбинации коробов могут быть разными, порядок их соединения также меняется.
-
Шкаф устанавливается на стену или панели перекрытия, а зазоры закрываются нащельниками.
-
Независимо от количества щитов ЯУР, на каркасе всегда присутствуют два щита КСС.
Стоимость монтажа начинается от 8 000 рублей и зависит от числа модулей, количества подключаемых квартир и объема работ.
Условия эксплуатации
Место установки должно быть защищено от влаги, прямых солнечных лучей, радиации, сильной встряски и резких ударов. УЭРМ устанавливаются вертикально.
Оптимальная температура для работы – от +5 °C до +40 °C при влажности до 60%. В помещении не должны присутствовать взрывоопасные вещества, токопроводящая пыль, агрессивные пары или газы, которые могут повредить металлы и изоляцию.
