Шкафы управления насосами: зачем они нужны и как работают

Главная задача ШУН – организация работы подключенного оборудования. С помощью одного пульта можно контролировать двигатели различных типов насосов: поверхностных, скважинных, дренажных и канализационных.

Минимальное количество подключаемых агрегатов – один погружной насос. Он обеспечивает подачу воды для системы водоснабжения, отопления или пожаротушения. Дренажные насосы используются для откачки жидкости в бытовых или аварийных ситуациях.

• Контроль напряжения для бесперебойной работы оборудования.

• Фиксация скачков давления и регулировка параметров (остановка двигателя при критических значениях и запуск при стабилизации).

• Контроль уровня воды в резервуаре и автоматическое реагирование на ее недостаток.

• Защита механизмов от сбоев в подаче электричества и коротких замыканий.

• Дистанционное управление скважинными насосами и распределение нагрузки между агрегатами.

Централизованное автоматическое управление делает работу насосных станций более продуктивной и увеличивает срок службы оборудования. Можно настроить удобный режим работы, например, включать систему только в дневное время.

Базовый набор ШУН включает:

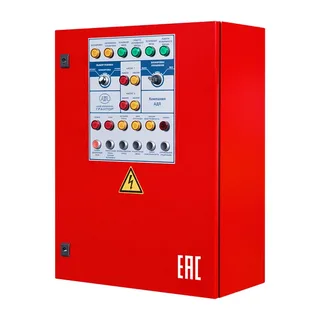

1. Металлический корпус с панелью управления, на которой расположены кнопки «Пуск» и «Стоп», а также различные индикаторы.

2. Ручной переключатель для управления системой.

3. Предохранители и элементы защиты.

4. Узлы контроля напряжения для трех фаз.

5. Автоматический блок для планового или аварийного отключения.

6. Преобразователь частоты для асинхронных двигателей.

7. Датчики давления и температуры.

8. Лампочки световой сигнализации.

9. Термическое реле.

Если установлены основной и резервный насосы, программа настраивается так, чтобы они работали поочередно. Защита от перегрузок предотвращает одновременную работу обоих насосов. При выходе из строя одного насоса его можно легко извлечь для ремонта, перейдя на ручное управление.

Сборку оборудования производят на заводе, где также составляют электрические схемы. Проще всего подключить один насос. Добавление дополнительных агрегатов усложняет монтаж.

Для примера можно рассмотреть ШУН для ручного или автоматического управления приводами. Мощность электродвигателя может варьироваться от 0,18 до 110 кВт. Для подключения требуется кабель с сечением от 0,35 до 0,4 мм².

Внутри металлического корпуса размещаются:

• Автоматический выключатель.

• Реле защиты.

• Контроллер.

• Контактор.

• Источник резервного питания.

ШУН для дренажных систем управляет асинхронным двигателем. Ручную регулировку можно производить на лицевой панели, а машинную – с помощью внешних сигналов реле.

В автоматическом режиме при критическом снижении уровня воды в скважине и срабатывании поплавка №1 система останавливается. Когда уровень воды восстанавливается, срабатывает поплавок №2, запуская насос.

Монтаж, ввод в эксплуатацию, обслуживание и ремонт оборудования выполняются в соответствии с инструкцией производителя. Правила могут различаться для моделей с разными характеристиками.

Основные принципы:

• ШУН устанавливают в зонах, защищенных от взрывов.

• При монтаже используют принципиальные схемы из приложения.

• Сечение кабеля должно соответствовать данным в инструкции.

• К подключению привлекают специалиста с допуском.

• Рабочие параметры щита должны совпадать с параметрами всех агрегатов.

Подключение производится после полной установки системы водоснабжения, подведения напорного трубопровода, прокладки кабелей и изоляции всех электрических элементов. Специалисты проверяют работу в ручном и автоматическом режимах.
