Конденсаторные установки: назначение и основные характеристики

Чтобы избежать негативных последствий, есть два способа: модернизация сетей с установкой трансформаторов и другого оборудования или использование КУ. Второй вариант оптимален по эффективности и стоимости.

• Снижают потребление энергии и затраты на неё.

• Позволяют перенаправлять ресурс по проводам меньшего сечения, не модернизируя всю систему.

• Стабилизируют параметры тока при передаче на дальние расстояния и снижают пиковую нагрузку.

• Нейтрализуют опасность перегрузок оборудования.

• Предупреждают перепады напряжения в разных электросетях.

• Улучшают качество электроэнергии.

Конденсаторные установки применяются в энергетике для улучшения мощности и эффективности сетей, снижая потери в трансформаторах, линиях передач и оборудовании. В электронных сетях они фильтруют сигналы, стабилизируют напряжение и управляют частотой, используются в компьютерах, телевизорах и других устройствах.

КУ также применяются в медицине, металлургии, телекоммуникациях, производстве, нефтегазовой отрасли, коммунальном и жилом строительстве, автомобильной, аэрокосмической и горнодобывающей промышленности.

• Требуют небольших вложений и быстро окупаются.

• Просты в установке и использовании.

• Подходят для сетей с низким, средним и высоким напряжением.

• Надежны и долговечны.

• Решают множество задач и подключаются в нужных местах.

Особенно важны КУ для промышленных сетей с большой реактивной мощностью и несинусоидальным током. Электрооборудование высокой мощности, такое как электромагнитные системы, трансформаторы и двигатели, склонно к скачкам напряжения, что может привести к повышенному энергопотреблению, износу или поломке.

Для правильной работы такого оборудования необходима реактивная энергия, вызывающая фазовый сдвиг между током и напряжением. Полная мощность увеличивается на 20-25% относительно активной, что называется коэффициентом мощности.

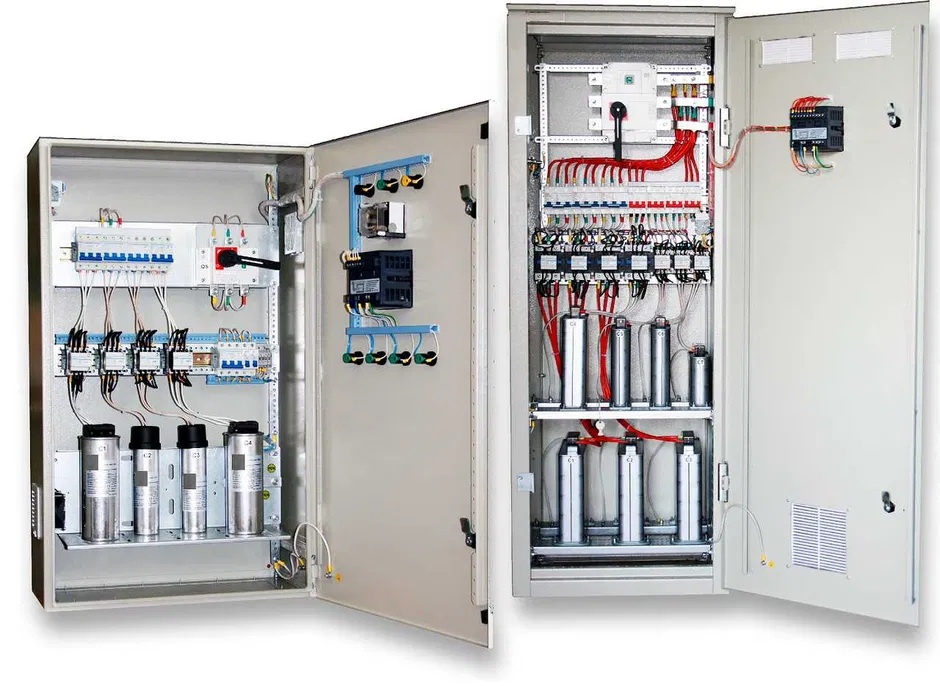

Конденсаторная установка УКМ и её разновидности:

УКМ компенсирует реактивную мощность в электроэнергетических системах с автоматической регулировкой напряжения или тока. Существует несколько типов УКМ:

• Релейные УКМ (УКМ-58) с включением и отключением ступеней электромагнитными аппаратами.

• УКМТ (УКМТ-58) с коммутацией ступеней на тиристорных ключах.

• Тиристорные или релейные установки (УКМФ-58 или УКМТФ-58) с неактивным фильтром гармоник для защиты конденсаторов.

• КРМ (УКЛ57) — без разъединителя и фильтров гармоник, без регулировки.

• КРМ (УКЛ56) — с разъединителем компенсации реактивной мощности.

• КРМ (УКРМ) — с разъединителем, но без блокировки гармонических токов.

• КРМФ — с фильтрами, релейными качествами и разъединителем.

• В крупных промышленных сетях используются модульные системы.

• На мелких предприятиях применяются компактные моноблочные КУ.

Как подобрать конденсаторную установку:

При подборе КУ важно учитывать множество факторов, чтобы избежать проблем. Неправильно выбранная установка может привести к перегрузке сети, перенапряжениям, поломкам оборудования и авариям. Если ёмкость конденсаторов будет слишком большой, это вызовет перегрузку сети и повреждение оборудования. Если объём конденсаторов будет слишком мал, это не обеспечит достаточную компенсацию реактивной мощности, увеличив затраты на электроэнергию и ухудшив качество электроснабжения.

Для сетей с разным напряжением используются разные модели КУ. Например, УКМ58 0,4 подходит для сетей с низким переменным и постоянным током с номинальным напряжением 400В, но на практике значение может быть ниже. Различные модели УКМ58 могут отличаться по мощности, климатическому исполнению и категории размещения.

Если оборудование имеет непостоянную мощность, подойдёт автоматическая КУ с контроллером, который будет самостоятельно подключать или отключать конденсаторные батареи для максимальной эффективности.

Для сетей с высоким напряжением используются УКЛ с диэлектриком из полипропиленовой плёнки.

Основные шаги перед подбором КУ:

1. Рассчитать потребность в реактивной мощности.

2. Определить коэффициент мощности.

3. Вычислить номинальное напряжение.

4. Учесть климатические условия.

5. Выбрать способ компенсации реактивной мощности.

Обращайтесь к профессиональным электрикам для подбора и установки КУ, чтобы безопасно использовать оборудование и экономить на электроэнергии.
